ماكينة طحن السطح الدقيقة M50100
ماكينة طحن السطح الدقيقة M50100
ماكينة طحن السطح الدقيقة M50100
ماكينة طحن السطح الدقيقة M50100
ماكينة طحن السطح الدقيقة M50100
ماكينة طحن السطح الدقيقة M50100
ماكينة طحن السطح الدقيقة M50100
ماكينة طحن السطح الدقيقة M50100
ماكينة طحن السطح الدقيقة M50100
ماكينة طحن السطح الدقيقة M50100
ماكينة طحن السطح الدقيقة M50100
ماكينة طحن السطح الدقيقة M50100
ماكينة طحن السطح الدقيقة M50100
ماكينة طحن السطح الدقيقة M50100
ماكينة طحن السطح الدقيقة M50100
ماكينة طحن السطح الدقيقة M50100
ماكينة طحن السطح الدقيقة M50100

ماكينة طحن السطح الدقيقة M50100

ماكينة طحن السطح باستخدام الحاسب الآلي عالية السرعة / عالية السرعة / سهلة التشغيل بمحور عمودي X / محور YZ مؤيازر / نظام CNC. هيكل من الخشب الصلب متقاطع، سكة حديدية مزدوجة على شكل حرف V للسكك الحديدية، سكة حديدية مزدوجة على شكل حرف V مصنوعة يدويًا للسرج، سكة حديدية بمحور Z. وظيفة دوران التضميم لعجلة الطحن الاختيارية، صفحة تحكم في النظام لتعيين معلمات التضمين.
احصل على عرض أسعار المزيد من المنتجات
PREV：M50100D/M50120D/M50160D طاحن سطحي أفقي
NEXT：ماكينة طحن السطح الدقيقة M4080
  • مقدمة
  • المعلمة
  • جدول تكوين المنتج

  • آلة طحن سطح الطاولة التخطيط الأفقي M50100 هي واحدة من أدوات عالية الأداء مع التحكم في الطحن في التغذية باستخدام الحاسب الآلي الذي يتعلمه الأطفال. تصميم هيكل العجلة أكثر معقولية، وصلابة الأداة، وبالتالي على الدقة والموثوقية بجانب. إنها مثالية بشكل أساسي لطحن المواد المعدنية المختلفة، المائلة والشكل النموذجي، وتستخدم على نطاق واسع في السيارات والإلكترونيات الخاصة بالآلات الطبية الدقيقة وتصنيع الأشكال الأخرى من الصناعات.

    حصادية

    ● الغرض يستخدم تخطيط البليت المتقاطع، والمكونات الرئيسية تعتمد

    هيكل بديل جديد.

    ● تعتمد الجدول والسرج على هيكل الدليل المزدوج، والذي يمكن صيانته

    تم تأجيل الماكينة لفترة طويلة خلال الكشط الدقيق.

    ● يتم تشغيل رأس الطحن بواسطة سلك دقيق ومضغوط ليشمل

    الكرة اللولبية الدقيقة وتغذية عالية الدقة.

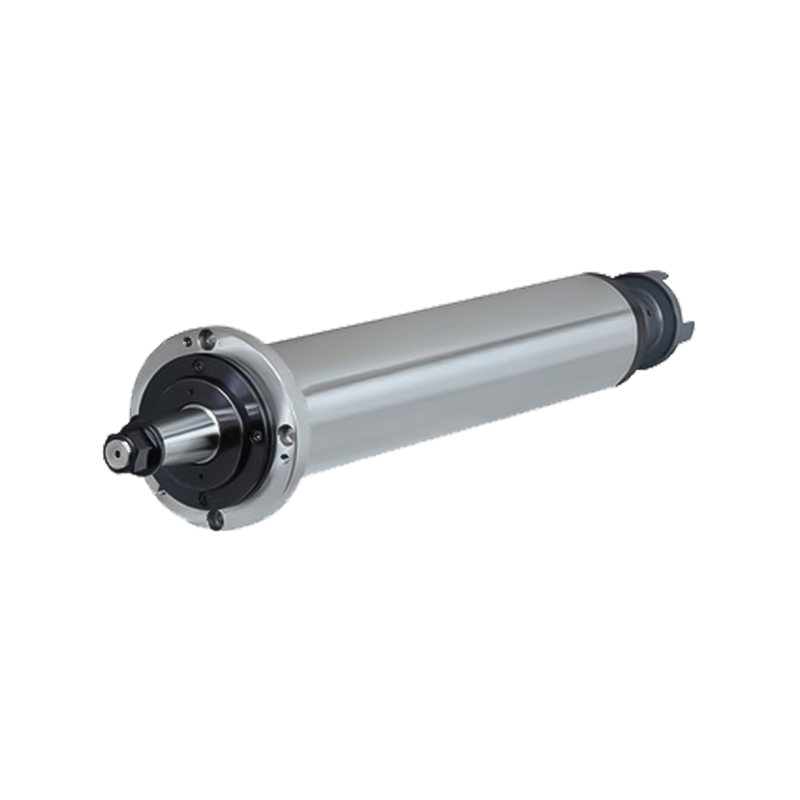

    ● المغزل عبارة عن مغزل رأس طحن مكرر، ومحرك المغزل كذلك

    ترتبط مباشرة مع المغزل مع اقتران مرن.

    ● التحكم بمحركات ميازر Y/Z، تمكن من تحقيق الطحن التلقائي، وتفعيل المعالج المركزي.

    ● يتم استخدام مضخة التشحيم المراقب لتشحيم السكك الحديدية اللولبية لتحسين عمر التآكل.

    وصف وظيفة آلة طحن سطح المكتب الأفقي M2050

    1. وضع العمل: يدوي، نصف أوتوماتيكي، نصف كامل

    2. وضع طاولة العمل: يدوي، روبرت ( ​​رافض رأس الطحن قبل الضغط الهيدروليكي)

    3. رأس الطحن: توقف، اركض

    4. تشغيل هيدروليكي: توقف،

    5. مضخة الماء: توقف، اركض

    6. كمية مخففة للمحور Y: كمية مبدئية والخلفية للمحور Y التلقائي

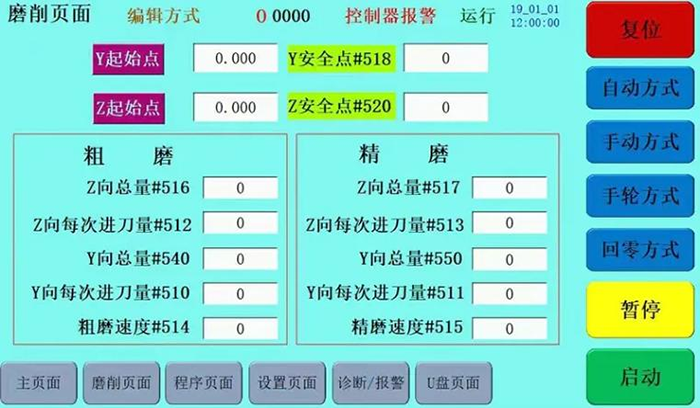

    7. الطحن، عرض فائد الطحن.

    2. معدل التغذية Z للطحن الخشن: كل كمية التغذية (وحدة UM)

    الطحن الخشن Z إجمالي الطحن: إجمالي التغذية (وحدة UM)

    معدل تغذية Z الطحن: لكل تغذية (وحدة UM)

    إجمالي الطحن Z إجمالي الطحن: إجمالي التغذية (وحدة UM)

    طحن خفيف: لا توجد أوقات تغذية طحن

  • مشروع

    وحدة

    M50100

    نوع الجانب المتقاطع

    قدرة

    حجم الجدول (الطول×العرض)

    مم

    1000×500

    الحد الأقصى لحركة الجدول

    حول

    مم

    1200

    قبل وبعد

    مم

    550

    مسافة بعيدة من مركز المغزل

    مم

    700

    الحد الأقصى لوزن الجدول (بما في ذلك أكواب الشفط)

    كجم

    750

    منضدة &

    التغذية والإضاءة

    فتحة T للطاولة

    مم × ن

    14×3

    سرعة القرص

    م/دقيقة

    5 ~ 25

    يتم ضبط العناصر الإلكترونية اليدوية وتغذية الخلفية

    مم

    0.001

    تغذية أمامية وخلفية أوتوماتيكية

    مم

    0.1-8

    كمية السرعة ذهابا وإيابا

    مم/دقيقة

    900

    تم التغذية تصاعديا وهبوطا

    يتم ترتيب العناصر الإلكترونية بشكل تفصيلي وشامل

    مم

    0.001

    قمم تلقائية وسفلية

    مم

    0.001-0.02

    تصاعديا وهبوطا كمية سريعة

    مم/دقيقة

    300

    عجلة طحن المغزل

    حجم عجلة الطحن (القطر الخارجي × السُمك × القطر الداخلي)

    مم

    Φ350×20～40×Φ127

    سرعة المغزل

    50 هرتز

    دورة في الدقيقة

    1450

    60 هرتز

    دورة في الدقيقة

    1740

    محرك

    محرك المغزل

    HP

    7.5 حصان

    ناقل الحركة والتوقيت

    في

    400

    التوجهات الرئيسية والسفلية

    في

    750

    الرياض

    HP

    3

    محركات دافق

    HP

    1/4

    الوزن

    أعلى مستوى

    مم

    2100

    مساحة المساحة (الطول×العرض)

    مم

    2950×2600

    خسارة المال

    كجم

    4000

  • لوقت طويل

    سيري. لا.

    اسم

    1

    صندوق الأدوات

    2

    مفكّر

    3

    تشاك الكهرومغناطيسي

    4

    عجلة الطحن الرئيسية

    5

    عجلة الطحن

    6

    عجلة الطحن

    7

    معادلة عصير العصير

    8

    طحن التوازن مغزل

    9

    تفاصيل

    10

    خزان الفصل المغناطيسي

    11

    محطة الطاقة الهيدروليكية

    البديل الاختياري

    سيري. لا.

    اسم

    1

    الصفائح المعدنية محمية بالكامل

    2

    جامع الغبار

    3

    تلبيس عجلة الطحنة

    4

    جهاز تصفية الورقي
